Mi az egyenáramú ellenállás tesztelésének elve? A Wuhan UHV gyártására specializálódottDC ellenállás tesztelőkszéles termékválasztékkal. Ha egyenáramú ellenállásmérőt keres, válassza a Wuhan UHV-t.
ADC ellenállás tesztera transzformátor tekercsekhez elengedhetetlen próbatétel a transzformátoroknál az átadás, a nagyobb javítások és a fokozatkapcsolók módosítása után. A transzformátor tekercsének egyenáramú ellenállásának mérésével ellenőrizhető a vezetékek hegesztési vagy csatlakozási minősége, a tekercsben a rövidzárlatok vagy szakadások jelenléte, valamint a fokozatkapcsoló jó érintkezése.

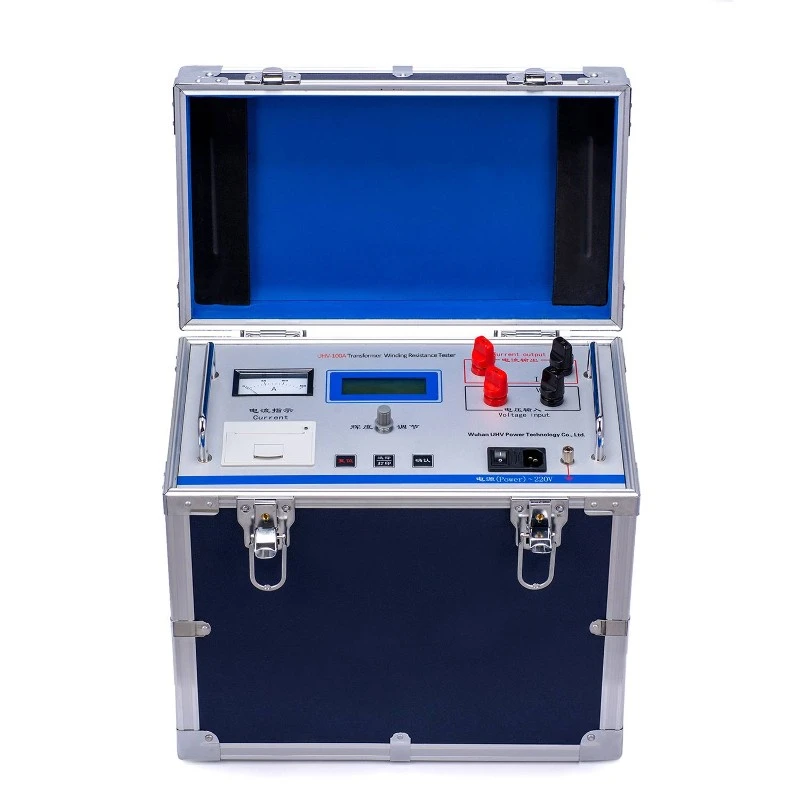

A transzformátorok egyenáramú ellenállása szükséges mérési elem a félkész és késztermékeknél a transzformátorgyártásnál, a gyári tesztelésnél, a telepítésnél, a nagyjavításoknál, a fokozatkapcsolók módosításánál, az átadási tesztelésnél és az áramszolgáltató részlegek megelőző vizsgálatánál. Lehetőség van ellenőrizni a tekercskötések hegesztési minőségét és azt, hogy van-e fordulat a tekercselés rövidzárlatához. Azt is érzékeli, hogy a feszültségfokozat-kapcsoló különböző helyzetei jó érintkezésben vannak-e, a fokozatkapcsoló tényleges helyzete megegyezik-e a jelzett pozícióval, hogy a vezeték elszakadt-e, és hogy több vezeték összetekerésekor nincs-e megszakadt vezeték. A transzformátor egyenáramú ellenállásának gyors mérési igényeinek kielégítésére cégünk kifejlesztette az UHV-100ADC ellenállás teszter. Ez a műszer egy új energiatechnológiát alkalmaz, amelynek jellemzői a kis méret, a könnyű súly, a nagy kimeneti áram, a jó ismételhetőség, az erős -interferenciagátló képesség és a teljes védelmi funkció. Az egész gépet egy nagy sebességű-mikrokontroller vezérli, magas fokú automatizálással és automatikus kisütési és kisütési riasztási funkciókkal. A műszer nagy tesztelési pontossággal, könnyű kezelhetőséggel rendelkezik, és képes elérni a transzformátor közvetlen ellenállásának gyors mérését.
ADC ellenállás teszteregy új generációs transzformátor egyenáramú ellenállás-vizsgáló műszer, amely automatikusan kiválasztja a tesztáramot a teljesítménytranszformátorok különböző modelljei szerint, és a vizsgálati eredményeket a leggyorsabb sebességgel jeleníti meg. Az egyenáramú ellenállás-vizsgáló olyan funkciókkal rendelkezik, mint a töltés- és kisütésjelző, az LCD-kijelző pedig jó emberi-gépi interfésszel rendelkezik, így a DC-ellenállás-tesztelési munkák előnyben részesített berendezése. Az egyenáramú ellenállásmérő egy nagy pontosságú-cseretermék a DC egy- és kétkarú hídhoz. A műszer fejlett kapcsolóüzemű tápegység technológiát alkalmaz, és mérési sebessége több mint 100-szor gyorsabb, mint egy hídé. A kijelző rész egy négy és fél számjegyű LCD folyadékkristályos kijelzőn jeleníti meg a mérési eredményeket, a három és fél számjegyű LCD folyadékkristály pedig a környezeti hőmérsékletet vagy a tesztáram értékét jeleníti meg, leküzdve a többi hasonló, napfényben leolvasható termék hátrányát. Ugyanakkor automatikus ívoltó funkcióval is rendelkezik. A 3A DC ellenállás gyorstesztelő előnyei a gyors sebességmérés, a nagy pontosság, az intuitív kijelző, az erős interferencia-gátló képesség, a kis méret, az alacsony energiafogyasztás, a stabil és megbízható tesztadatok, és nem befolyásolják emberi tényezők. A műszer újratölthető akkumulátorcsomaggal (12 V) van felszerelve, amely váltóáramhoz és egyenáramhoz egyaránt használható, így kényelmessé teszi a helyszíni és helyszíni tesztelést.
Egyenáramú ellenállásmérő alkalmazása
Az egyenáramú földelési ellenállás-mérő ideális eszköz a különböző induktív terhelések, például a teljesítménytranszformátorok, nagy motorok és transzformátorok egyenáramú ellenállásának, valamint a kisfeszültségű{0}}kapcsolók érintkezési ellenállásának, valamint a vezetékek, kábelek vagy hegesztési varratok interfész ellenállásának mérésére.
Óvintézkedések
1. A transzformátor terhelés nélküli-fokozatkapcsolójának tesztelése előtt alaphelyzetbe kell állítani. A kisütés befejezése után a fokozatkapcsoló átkapcsolása előtt a riasztási hangnak több mint 10 másodpercig el kell szólnia.
2. A leválasztás előtt feltétlenül várja meg, amíg a kisütés véget ér, és a riasztási hang elhallgat. A legjobb, ha 10 másodpercnél tovább vár a leválasztás előtt, hogy megbizonyosodjon arról, hogy a töltés teljesen felszabadul.
3. Az áramerősség kiválasztásakor vegye figyelembe a műszaki adatok oszlopban szereplő tartományt, és ne használja a tartományon túl vagy alatt. Ha az áram meghaladja az előre beállított értéket, a műszer "töltés" állapotban marad. Ha a tartomány nem elegendő, a kijelzőn az „áram túl alacsony” üzenet jelenik meg. Amikor ez a két állapot bekövetkezik, erősítse meg a tartományt, és válassza ki a megfelelő áramot a teszteléshez.
4. A mágneses segédmódszer használatakor ügyeljen a hatótávolságra. Mivel két nagyfeszültségű-tekercs párhuzamosan, az egyik pedig sorba van kötve, a nagy-feszültségű tekercs ellenállásának 1,5-szerese hozzáadódik a teljes tesztelési áramkörhöz, és figyelembe kell venni a tartomány kiválasztását. Ha a kimeneti áram nem éri el a beállított értéket, vagy instabil a tartományon túli használat során.
5. Ha kisütés után eltávolítják a mágneses rásegítő módszer három vezetékének rövid érintkezőit, maradék áram keletkezhet, ami gyulladást és kisülést okozhat az eltávolítás során. Ez normális jelenség.
6. Amikor a tesztbilincset a transzformátor tekercsének kivezető kapcsához csatlakoztatja, fontos megjegyezni, hogy a kimeneti kivezetés hosszú ideig levegőnek van kitéve, és a kivezetés felületét oxidfilm borítja, ami instabil vagy pontatlan mérési eredményeket okozhat. Ezért a huzalozáskor ügyelni kell az oxidfilm tisztítására, vagy miután a tesztbilincset a kivezetéshez csatlakoztatta, néhányszor erőteljesen csavarja meg a tesztbilincset, hogy átvágja az oxidfilmet a jó csatlakozás érdekében.
