Alkalmazásafrekvenciakonverziós sorrezonanciatranszformátorok váltakozó áramú feszültségállósági vizsgálatánál? A Wuhan UHV váltakozó áramú feszültségtűrő eszközök gyártására specializálódott, széles termékválasztékkal. Ha váltakozó áramú feszültségtűrő eszközöket keres, válassza a Wuhan UHV-t.
A villamosenergia-rendszer átadás-átvétel megelőző vizsgálata során a váltakozó áramú feszültségállóság vizsgálata az egyik legszigorúbb, leghatékonyabb és legközvetlenebb vizsgálati módszer az erősáramú berendezések szigetelési szilárdságának meghatározására. Meghatározó jelentősége van annak meghatározásában, hogy az erősáramú berendezések tovább működhetnek-e, és fontos eszköz a berendezések szigetelési szintjének biztosítására és a szigetelési balesetek elkerülésére. Bár az AC feszültségállósági teszt hatékonyan észleli a szigetelési hibákat, a vizsgálati körülmények korlátozzák, és 35 kV és 8000 kVA vagy afeletti transzformátortűrési teszteket igényel. A nagy kapacitásáram miatt a nagyfeszültségű teszttranszformátor névleges áramának 100 mA felett kell lennie. Jelenleg az ilyen nagy-feszültségű teszttranszformátorok és szabályozók nem eléggé elterjedtek. Gyakran a tesztfeszültség megfelel a követelményeknek, de a tesztáram nem felel meg a követelményeknek, és a teszttranszformátor kapacitásigénye nagyon nagy. A tesztberendezés terjedelmes és szállítása kényelmetlen, ami megnehezíti a helyszíni tesztelést. Ha létre lehet hozni a feltételeket a nagyfeszültségű és nagyteljesítményű teljesítménytranszformátorok váltakozó áramú feszültségállósági tesztjeinek elvégzéséhez, akkor az nagyon fontos a transzformátorok biztonságos működése szempontjából. Az ebben a cikkben bemutatott frekvenciakonverziós sorozatrezonancia módszer sokkal kisebb feszültségű és kapacitású, a vizsgálati követelményeknek megfelelő berendezésekkel tudja előállítani a szükséges vizsgálati feszültséget.
alapelv
Az alapelv diagramjábansorozat rezonancia, a soros áramkör árama:

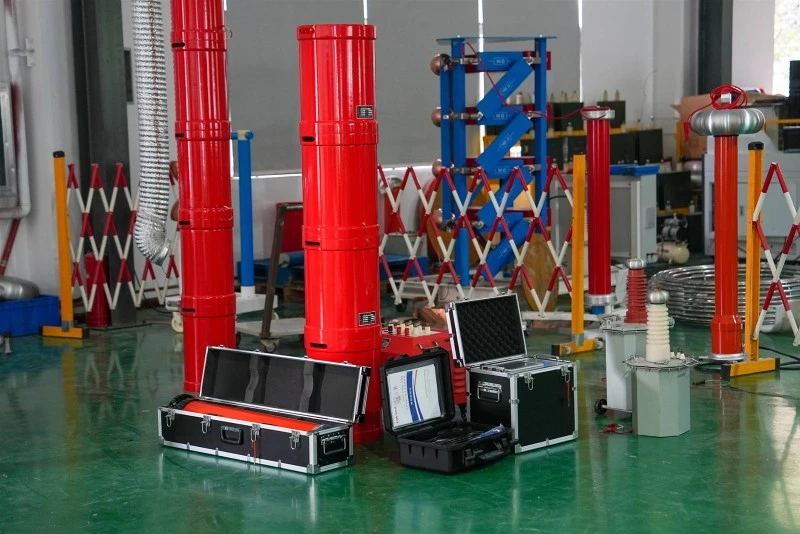

A különböző beállítási módok szerint a soros rezonáns eszközöket két kategóriába sorolják: teljesítményfrekvenciás soros rezonáns eszközök (állítható reaktorokkal, vagy fix reaktorokkal és hangolt kondenzátor bankokkal, üzemi frekvencia 50 Hz) és változtatható frekvenciájú soros rezonáns eszközök (fix reaktorral, működési frekvencia általában 10 Hz-300 Hz).
elve szerintsorozat rezonancia, ez a vizsgálati módszer nagyfeszültségű reaktorokat és kondenzátorokat használ a rezonancián keresztül nagy feszültség és nagy áram generálására. A teljes rendszerben a tápegységnek csak a rendszer aktív fogyasztási részét kell biztosítania, és a vizsgálathoz szükséges tápegység csak a tesztkapacitás 1/Q-a. A szükséges tápegység kapacitása nagymértékben csökken, és a vizsgálóberendezés térfogata és tömege is jelentősen csökken; Soros rezonancia állapotban, amikor a vizsgált minta szigetelésének gyenge pontja megszakad, az áramkör azonnal elveszíti a rezonanciát, és a hurokáram gyorsan a normál tesztáram 1/Q-jára csökken. Ezért ez a módszer hatékonyan képes megtalálni a szigetelés gyenge pontját anélkül, hogy fennállna annak rejtett veszélye, hogy nagy{6}}zárlati áram égeti a hibapontot; Amikor a vizsgálati minta meghibásodik, a rezonanciaviszonyok elvesztése miatt a magas feszültség azonnal eltűnik, az ív azonnal kialszik, és nem lesz helyreállítási túlfeszültség; A hurok paraméterei közel illeszkednek a teljesítményfrekvenciához, így ennek a módszernek jelentős elnyomó hatása van a nagy-rendű harmonikusokra.
Következtetés
a. A frekvenciakonverziós soros rezonancia-ellenállási feszültségvizsgálati technológia alkalmazása olyan teszteket végezhet, amelyeket a hagyományos transzformátorok nem tudnak megoldani.
b. A változtatható frekvenciájú soros rezonancia módszer kísérleti kapacitása nagymértékben lecsökken, valamint a berendezés tömege és térfogata is jelentősen lecsökken, így alkalmasabb a helyszíni tesztelésre.
c. A változtatható frekvenciájú soros rezonancia elve meghatározza, hogy ez a módszer jelentős előnyökkel jár, mivel megakadályozza, hogy nagy{1}}zárlati áramok égessenek el a hibapontot, elkerülhető a helyreállítási túlfeszültség, és elnyomja a magas{2}rendű harmonikusokat.
d. A vizsgálati gyakoriság változása miatt aváltoztatható frekvenciájú soros rezonáns készüléka tesztobjektum eltérő kapacitása esetén alkalmazási tartománya bizonyos mértékig korlátozott.
