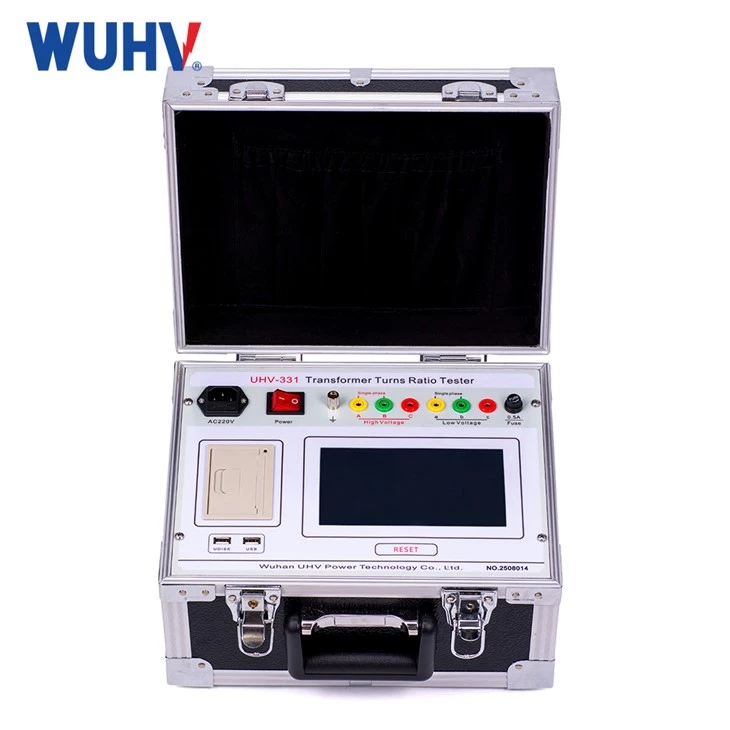

Termék Bevezetés
A transzformátor arányú teszter egy speciális vizsgálati berendezés, amelyet a transzformátorok nagyfeszültségű és alacsony feszültségű tekercseinek fordulatának (arányának) megmérésére használnak. A tekercselési károsodás, a fordulásközi rövidzárlat vagy a vezetékhibák arány eltérést okozhat és befolyásolhatja a transzformátor normál működését. Az arány mérése képes észlelni a korai hibákat és megakadályozhatja a hirtelen energiabaleseteket.
Termékjellemzők
Gyors tesztsebesség
Az arányos teszter gyors Fourier -transzformációs technológiát használ, amely gyorsan kinyerheti a transzformátor tekercsének frekvencia -reakcióját, hogy pontosan kiszámítsa az arányt. Ez lehetővé teszi a tesztelő számára, hogy a tesztet kevesebb, mint 5 másodperc alatt fejezze be az egyfázisú transzformátor tesztelésére és 15 másodpercre a háromfázisú transzformátor tesztelésére, amely többször is gyorsabb, mint a hagyományos berendezések 30 másodperc és 1 perces teszt ideje.
Széles vizsgálati tartomány
A piacon lévő általános arányú tesztelők általában csak 1 0 00 vagy 5000 tesztelési arányt mutathatnak, míg az arány tesztelőnknek 0,8 és 10000 közötti teszttartománya van. Ez azt jelenti, hogy mind az alacsony feszültség-eloszlási transzformátorok, mind az ultra-nagyfeszültségű átviteli transzformátorok ugyanazon eszközzel tesztelhetők, nagymértékben javítva a berendezések gyakorlati előnyeit és gazdasági előnyeit.
Nagy felbontás
Az arányos teszter felbontása eléri a {{0}}. Összehasonlításképpen, az általános arányú tesztelők felbontása a piacon általában 0,001 és 0,01 között van. A tekercs fordulása közötti rövidzárlat korai szakaszában az arány eltérése rendkívül kicsi, de a nagy felbontású tesztelő lelkesen megragadhatja ezeket az apró rendellenességeket, és megakadályozhatja a berendezés további károsodását.
Műszaki paraméterek
|
Transzformációs arány tesztelési tartomány |
0.8-10000 |
|
Csoportvizsgálati tartomány |
1-12 |
|
Transzformációs arány tesztelési pontosság |
Osztály {{0}}. 1 (180V: 0. 8-200) |
|
Osztály 0. 2 (180V: 200-1000) |
|
|
Osztály 0. 5 (180V: 1000-10000) |
|
|
Osztály {{0}}. 2 (10v: 0. 8-100) |
|
|
Transzformációs arány felbontás |
0.0001 |
|
Energiabemenet |
220 V ± 10%, 50Hz ± 1Hz |
|
Szolgálati hőmérséklet |
-20 fok ~ 40 fok |
|
Relatív páratartalom |
Kevesebb vagy egyenlő 85%, kondenzáció nélkül |
|
A gazdagép teljes mérete |
325 mm × 278 mm × 188 mm |
|
A gazdagép súlya |
6,9 kg |
