Atranszformátor átfogó vizsgálati rendszerfőként a teljesítménytranszformátorok és elosztótranszformátorok üres{0}terhelési és terhelési jellemzőire összpontosít; DC ellenállás; A változó arányú csoport tesztelhető, és a vizsgált transzformátor teljesítmény-frekvenciás feszültségállósági teszten is áteshet. Egyidejűleg tartalékoljon külső transzformátor interfészeket a kapacitásbővítéshez.
Fő komponensek

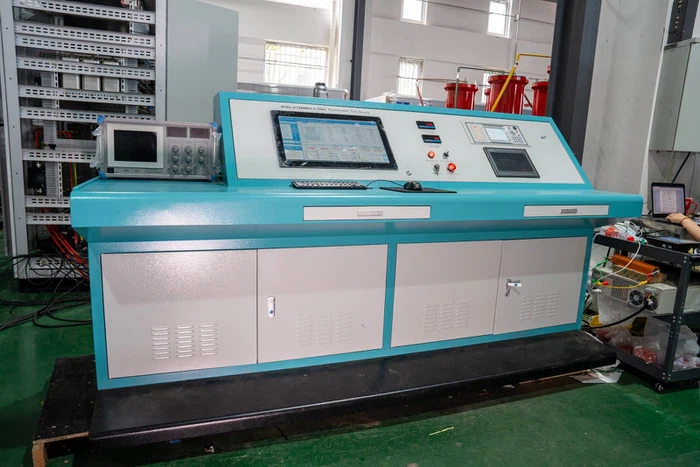

Egy tipikusTranszformátor Átfogó Tesztpadáltalában tartalmazza:
1. Fő vezérlőegység (számítógép + szoftver):A rendszer agya. Tartalmaz egy ipari számítógépet és speciális tesztelőszoftvert az összes vizsgálati elem vezérléséhez, adatgyűjtéshez, az eredmények automatikus elemzéséhez és tesztjelentések készítéséhez.
2. Belső integrált modulok (a mag):A pad több funkcionális modult integrál, amelyek általában a következőket tartalmazzák:
Egyenáramú ellenállást vizsgáló modul: Méri a transzformátor tekercseinek egyenáramú ellenállását, hogy ellenőrizze a megfelelő vezetékcsatlakozásokat és a fokozatkapcsoló érintkezőjét.
Fordulati arány és vektorcsoport tesztmodul: Méri a transzformátor feszültségviszonyát és csatlakozási csoportját, biztosítva a megfelelő transzformációs arányt és fáziskapcsolatot.
Szigetelési ellenállást vizsgáló modul: Méri a szigetelési ellenállást a tekercsek között, valamint a tekercsek és a föld között a szigetelés állapotának felméréséhez.
Teljesítmény-frekvencia-ellenállási feszültség tesztmodul: Nagy feszültséget alkalmaz a transzformátor fő szigetelésének szilárdságának tesztelésére.
Indukált ellenállási feszültség tesztmodul (opcionális): A transzformátor hosszirányú szigetelésének szilárdságát teszteli (-fordulat,-közi réteg, kereszt-szakasz).
No-Terhelési és terhelési veszteség tesztmodul: Méri a transzformátor üres-terhelési veszteségét és terhelési veszteségét, amelyek kulcsfontosságú mutatók az energiahatékonyság és a gazdaságosság értékeléséhez.
On-Betöltési fokozatváltó (OLTC) tesztmodul (opcionális): Kifejezetten a bekapcsolt-terhelésű fokozatkapcsolók működési jellemzőinek és időzítésének tesztelésére szolgál.
3. Automatikus kapcsolóeszköz:Az egyik alapelem. Relékből vagy kapcsolótömbökből álló összetett mátrixot használ a tesztáramkörök szoftveres vezérlésű automatikus cseréjéhez, lehetővé téve a gyors átmenetet a különböző tesztelemek között manuális beavatkozás nélkül.
4. Biztonsági védelmi rendszer:Tartalmazza a vészleállító gombokat, a biztonsági ajtók reteszelését, a földelésvédelmet, a túláramvédelmet, a túlfeszültség elleni védelmet stb., a kezelők és a berendezések biztonsága érdekében.
5. Segédberendezések:Ilyen például a három-fázisú automatikus feszültségszabályozó, a nagy-áramú kimeneti csatlakozók és a dedikált tesztkábelek.
