Változtatható frekvenciájú soros rezonanciaálló feszültség? A Wuhan UHV gyártására specializálódottsorozat rezonancia, széles termékválasztékkal és professzionális elektromos teszteléssel. Megtalálnisorozat rezonancia, válassza a Wuhan UHV lehetőséget.
AVáltoztatható frekvenciájú soros rezonanciatűrő feszültségű készüléksoros rezonancia elvét alkalmazza, gerjesztő transzformátorral gerjeszti a soros rezonancia áramkört, beállítja a változtatható frekvenciaszabályozó kimeneti frekvenciáját, és soros rezonációt okoz az L áramköri induktivitás és a C tesztminta között. A rezonancia feszültség a vizsgált mintára adott feszültség. A teljes készletváltozó frekvenciájú soros rezonancia berendezésszéles körben használják az olyan iparágakban, mint az energiaipar, a kohászat, a kőolajipar és a vegyipar, és alkalmas nagy{0}}kapacitású, nagy{1}}feszültségű kapacitív minták átadására és megelőző tesztelésére.

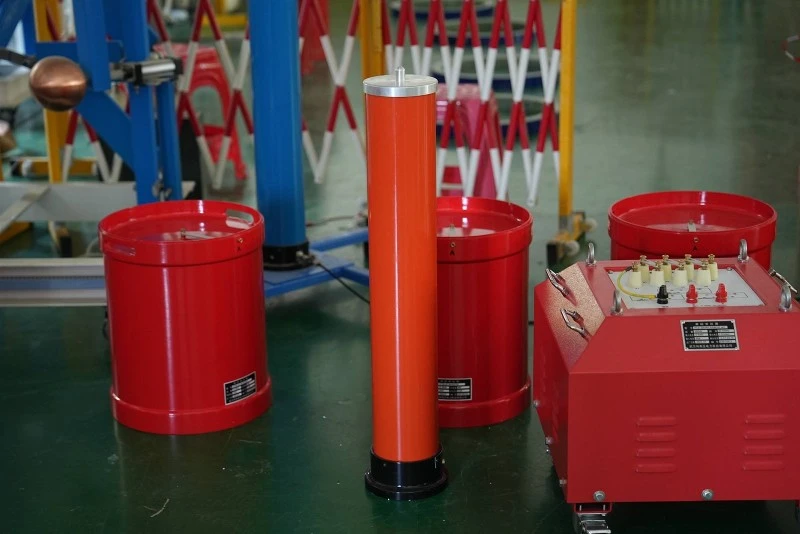

AVáltoztatható frekvenciájú soros rezonanciatűrő feszültségű készülékfőként változtatható frekvenciájú vezérlőből, gerjesztő transzformátorból, nagy-feszültségű reaktorból, nagy-feszültségű feszültségosztóból stb. áll. A változtatható frekvenciájú vezérlők két kategóriába sorolhatók: asztali vezérlők 20 kW vagy annál nagyobb teljesítménnyel, valamint hordozható dobozvezérlők 20 kW vagy annál kisebb teljesítménnyel; A változó frekvenciájú soros rezonancia berendezés teljes készlete egy vezérlőből és egy szűrőből áll. A változtatható frekvenciájú vezérlő fő funkciója egy 380 V-os vagy 200 V-os váltóáramú, fix amplitúdójú és frekvenciájú szinuszhullám állítható amplitúdójú és frekvenciájú szinuszhullámmá alakítása. És biztosítsa az egész berendezés áramellátását. A gerjesztő transzformátor feladata, hogy a változó frekvenciájú tápegység kimeneti feszültségét a megfelelő tesztfeszültségre emelje. Az L nagyfeszültségű reaktor a rezonanciakör fontos eleme. Ha a teljesítményfrekvencia egyenlő 1/(2 π√ LCX), soros rezonancián megy keresztül a CX tesztmintával.
Afrekvenciakonverziós soros rezonancia-tűrő feszültségű eszköztöbblépcsős szuperpozíciós módszert alkalmaz, és több reaktor párhuzamosan vagy sorosan is használható. A feszültségosztó a tesztfeszültség mérésére szolgál, és kompenzációs kondenzátorként is használható kis kapacitású vizsgálati mintákhoz, lehetővé téve a rezonanciafrekvenciát, hogy elvégezze a 30-300 Hz-es tartományban a különböző teljesítményű berendezések AC-ellenállási tesztjét. A változtatható frekvenciájú soros rezonancia alapelve az, hogy állítható (30-300 Hz) soros rezonancia-vizsgáló berendezést használnak a vizsgálandó tárgy kondenzátorával való rezgésre, és váltakozó feszültséget generálnak.
A frekvenciakonverzió elve Sorozatrezonancia feszültség tartósság
Ha az áramköri frekvencia f=1/2 π√ LC, az áramkörben rezonancia lép fel, és a tesztmintán lévő feszültség Q-szorosa a gerjesztő transzformátor nagyfeszültségű végének kimeneti feszültségének. Q a rendszer minőségi tényezője, amely a feszültségrezonancia többszöröse, általában tíztől százig vagy még többig terjed. Először állítsa be a változtatható frekvenciájú tápegység kimeneti frekvenciáját, hogy soros rezonanciát váltson ki az áramkörben, majd állítsa be a változtatható frekvenciájú tápegység kimeneti feszültségét az áramköri rezonancia körülményei között, hogy elérje a mintafeszültség tesztértékét. Az áramkör rezonanciája miatt a változtatható frekvenciájú tápegység kisebb kimeneti feszültsége magasabb tesztfeszültséget generálhat a CX tesztmintán.
