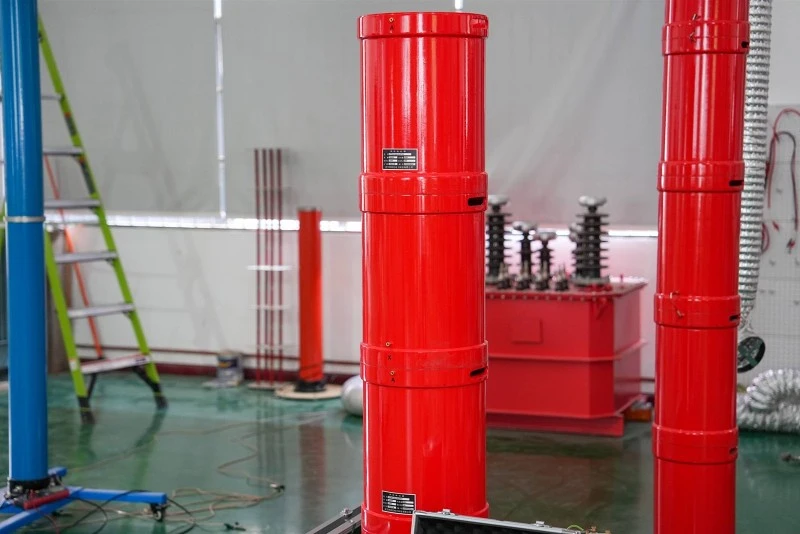

Ahogy a neve is sugallja, a soros reaktor egy áramkörben sorba kapcsolt reaktorra (induktorra) utal. A meddőteljesítmény-kompenzáció és a harmonikus szabályozás területén a soros reaktor főként egy kondenzátorral sorba kapcsolt reaktort jelent. A reaktor és a kondenzátor sorba kapcsolása után rezonanciakört alkotnak, amely a harmonikus eliminációban vagy szűrésben játszik szerepet. A reaktor szerepe a rezonanciakörben a következő:
1.1 Csökkentse a kondenzátortelep túlfeszültség többszörösét és túlfeszültségi frekvenciáját. Csökkentse a kondenzátortelep túlfeszültségi többszörösét és túlfeszültségi frekvenciáját a kondenzátorok védelme és a támogató berendezések kiválasztásának megkönnyítése érdekében. A soros reaktor telepítése után a záró bekapcsolási áram lenyomható a reaktancia sebességének reciprokának 1+négyzetgyökére. A GB50227{15}}2008 nemzeti szabvány előírja, hogy a bekapcsolási áramot a kondenzátor névleges áramának 20-szorosánál kisebbre kell korlátozni (általában körülbelül 10-szeresére). A harmonikus erősítés (harmonikus vontatás) elkerülése érdekében szükséges, hogy a soros reaktor volt amper karakterisztikája a lehető leglineárisabb legyen. Ha a hálózati harmonikusok kicsik, használjon olyan reaktorokat, amelyek korlátozzák a bekapcsolási áramot; A 0,1-1% körüli reaktancia ráta korlátozhatja a bekapcsolási áramot a névleges áram tízszeresénél kisebbre, csökkentve a reaktor aktív veszteségét. Ezenkívül a reaktor kis térfogatú, kis területet foglal el, és könnyen beszerelhető a kondenzátorszekrénybe. Az ilyen típusú reaktorok használata gazdaságos és energiatakarékos is.
1.2 Alkossunk egy teljesen rezonáns áramkört a kondenzátorteleppel a jellegzetes szubharmonikusok kiszűrésére. A soros szűrőreaktor induktív reaktanciájának és a kondenzátor kapacitív reaktanciájának teljes hangolása után egy karakterisztikus szubharmonikusokkal rendelkező váltakozó áramú szűrőt alakítanak ki, amely kiszűr egy bizonyos jellemző szubharmonikust, ezáltal csökkenti az adott alharmonikus feszültségtorzítását a buszon, csökkenti a vonalon a jellemző szubharmonikus áramot, és javítja a buszra táplált hálózat teljesítményminőségét.
1.3 Alkosson részleges rezonáns áramkört a kondenzátorteleppel a jellegzetes szubharmonikusok elnyomására. Ennek előfeltétele az elektromos hálózat harmonikus helyzetének világos megértése, annak meghatározása, hogy vannak-e nagy egyenirányító berendezések, elektromos ívkemencék, hengerművek és egyéb terhelések, amelyek harmonikusokat generálhatnak a környező áramfelhasználókban, valamint hogy vannak-e nagy-teljesítményű, nagyfeszültségű-transzformátorok és gyenge teljesítményű motorok. Próbálja meg a lehető legnagyobb mértékben megmérni az elektromos hálózat felharmonikusának tényleges értékét, majd az aktuális harmonikus összetevők alapján konfigurálja a megfelelő reaktorokat.
1.4 Növelje a zárlati impedanciát, csökkentse a A meddőteljesítmény kompenzációs ág előzetesen soros reaktorral van felszerelve. Kondenzátorhiba esetén, például a kondenzátorlemez meghibásodása vagy a földelés meghibásodása esetén a rendszer a rendszer impedanciáján és a soros reaktorimpedancián keresztül biztosít rövidzárlati áramot. Mivel a soros reaktor impedanciája sokkal nagyobb, mint a rendszer impedanciája, hatékonyan csökkenti a kondenzátor zárlati kapacitását-zárlati hibák esetén, biztosítva, hogy az elosztó megszakító le tudja választani a rövidzárlati áramot, és javítja a rendszer biztonsági és stabilitási teljesítményét.
1.5 Csökkentse a kisülési áramot a kondenzátortelepről a hibás kondenzátortelepre a teljesítménykondenzátorok védelme érdekében. Ha a működő meddőteljesítmény-kompenzációs kondenzátortelep több ágból áll, ha az egyik kondenzátor meghibásodik, a többi futó kondenzátortelep a hibás kondenzátoron keresztül kisül. A soros reaktorok hatékonyan csökkenthetik ezt a kisülési túlfeszültséget, és biztosítják annak lehetőségét, hogy a védőberendezés levágja a hibás kondenzátortelepet.
1.6 A kondenzátortelep kapcsolási bekapcsolási áramának csökkentése és a bekapcsolási áram tranziens folyamatának amplitúdójának csökkentése előnyös a kontaktor ívoltása szempontjából. A kondenzátorok kontaktorokkal történő kapcsolása során bekapcsolási áram keletkezik. A soros reaktorok hatékonyan tudják elnyomni az üzemi áram tranziens folyamatát, ami előnyös a kontaktor érintkezőinek leválasztásához, elkerülve az ív újragyulladását és túlfeszültséget okozva működés közben. Csökkentse a túlfeszültség amplitúdóját, védje a kondenzátorokat, és kerülje el a túlfeszültség leállását vagy a szigetelés elöregedését.
1.7 Csökkentse a működő kondenzátortelepek által okozott túlfeszültség amplitúdóját, hogy elkerülje a túlfeszültség elleni védelmet az elektromos hálózatban. A kondenzátorok kontaktorokkal történő kapcsolása során működési túlfeszültségek keletkeznek. A soros reaktorok hatékonyan elnyomhatják a kontaktorok érintkezési meghibásodását, csökkenthetik az üzemi túlfeszültségek amplitúdóját, védhetik a kondenzátorokat, és elkerülhetik a túlfeszültség leállását vagy a szigetelés felgyorsult öregedését. A teljesítményelektronikai technológia széles körben elterjedt alkalmazásával és fejlődésével számos nemlineáris terhelés került az áramellátó rendszerbe, mint például a kisfeszültségű, kis kapacitású háztartási készülékek és a nagy-feszültségű, nagy kapacitású ipari AC/DC átalakító eszközök, különösen a statikus inverterek használata. Mivel kapcsolási üzemmódban működnek, az áram- és feszültséghullámok torzulását okozhatják az elektromos hálózatban, ami az elektromos hálózat harmonikus "szennyezéséhez" vezethet. Az elektromos hálózatban felharmonikus "szennyezés" kialakulásának másik fontos oka a hálózatra kapcsolt ütő- és ingadozási terhelések, mint például elektromos ívkemencék, nagy hengerművek, elektromos mozdonyok stb. Nemcsak nagyszámú nagy-rendű harmonikust generálnak működés közben, hanem feszültségingadozást, fokozódó vibrációt és háromfázisú{10}-t is okoznak. Ez nemcsak magának az áramellátó berendezésnek a biztonságát csökkenti, hanem súlyosan gyengíti és megzavarja az elektromos hálózat gazdaságos működését, "közveszélyt" képezve az elektromos hálózat számára. Az energiaminőség átfogó kezelésének azt az elvet kell követnie, hogy aki szennyez, annak kell felelnie az irányításért, a többszintű irányításért és a hierarchikus koordinációért. A régió elosztási és átalakítási rendszerében kiemelten fontos a fő áramminőségi szennyezőforrások és az áramminőségre érzékeny terhelési központok kiválasztása az áramminőség-ellenőrzési hub pontok kialakításához, ezeken a pontokon az online áramminőség-ellenőrzés, valamint a megfelelő intézkedések megtétele az áramminőség javítása érdekében.
